    多功能數字渦流探傷儀

    多功能數字渦流探傷儀

    產品介紹

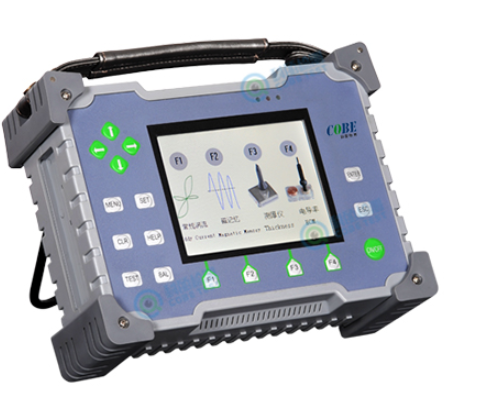

    COBE-ETP024D采用先進的DSP和FPGA融合技術大大提高信號處理速度、檢測速度精度是同類產品的10倍。適用于幾乎所有渦流檢測應用,而且還有效抑制干擾信號,它不僅具有常規的數字“雙頻”渦流檢測,還具有“磁記憶、電導率、測厚”測量功能,廣泛應用軍工產品缺陷評估(葉片、輪轂、起落架等飛機構件的表面檢測);對飛機鉚釘孔或螺栓孔在不拆或拆下緊固件的狀態下進行檢測孔內面的裂紋,對飛機多層結構、鋁蒙皮和機身機翼接頭等的檢測,對金屬結構應力集中有強大的提前診斷功能。

       COBE-ETP024D可實現 “傻瓜”操作,操作人員無需長時間的特別培訓,即能上崗開展工作。

    產品特點

    技術參數

    檢測參數
    獨立檢測頻率數單頻
    通道數雙通道
    裂紋檢測精度長×寬×深 3mm×0.1mm×0.072mm(使用平面探頭檢測鋼試塊)
    管材檢測精度0.3mm通孔達到8db(20mm內穿探頭)
    頻率范圍50 Hz~10MHz,步進1K Hz
    增 益0 dB~99dB,步進0.1/0.5/1 dB
    相 位0~359°,步進1/5/10 Deg
    探頭驅動Vpp=1~8V
    增益比Y/X = 0.1~10
    標定曲線當量幅值
    顯示方式阻抗、時基、圓孔、直角坐標、極坐標
    掃描速度1-1000級
    數字信號
    數字濾波高通頻率(0Hz~2000Hz)
    低通頻率(10Hz~10000Hz)
    濾波點數0-1024
    寬 帶100Hz~10MHz
    A/D速率12bit  80M
    自動平衡數字式電子平衡
    磁記憶靈敏度5Gs
    精確度在0.9%到65%IACS范圍內誤差為±0.5%IACS;在62%以上時,誤差為±1.0%。
    符合或超過BAC 5651技術規格的要求。
    非導電性涂層厚度可測量的非導電性涂層厚度的范圍為0 mm到0.648 mm。在0 mm到0.64 mm的范圍內,精度為0.025 mm(±0.001 in.)
    外觀尺寸
    長×寬×厚240 mm × 175 mm ×75 mm
    顯示器分辨率 640*480 5.7寸彩色TFT-LCD液晶顯示器
    重 量1.5Kg (含電池)
    接 口LEMO-6 DB-15
    報警設置
    硬件實時采樣10位AD轉換器,采樣速度160MHz,波形高度保真
    報警窗扇形、方形
    窗口調節1~12級
    數據參數保存
    檢測參數保存、刪除、編輯5000組以上
    實時信號保存,查看,分析,存盤,打印
    檢測圖片1000組以上
    另保存為SD卡
    幫助系統
    自動顯示日歷、時間、電池容量
    操作簡便,實時屏幕提示
    在線熱鍵圖形、文字幫助

    應用案例

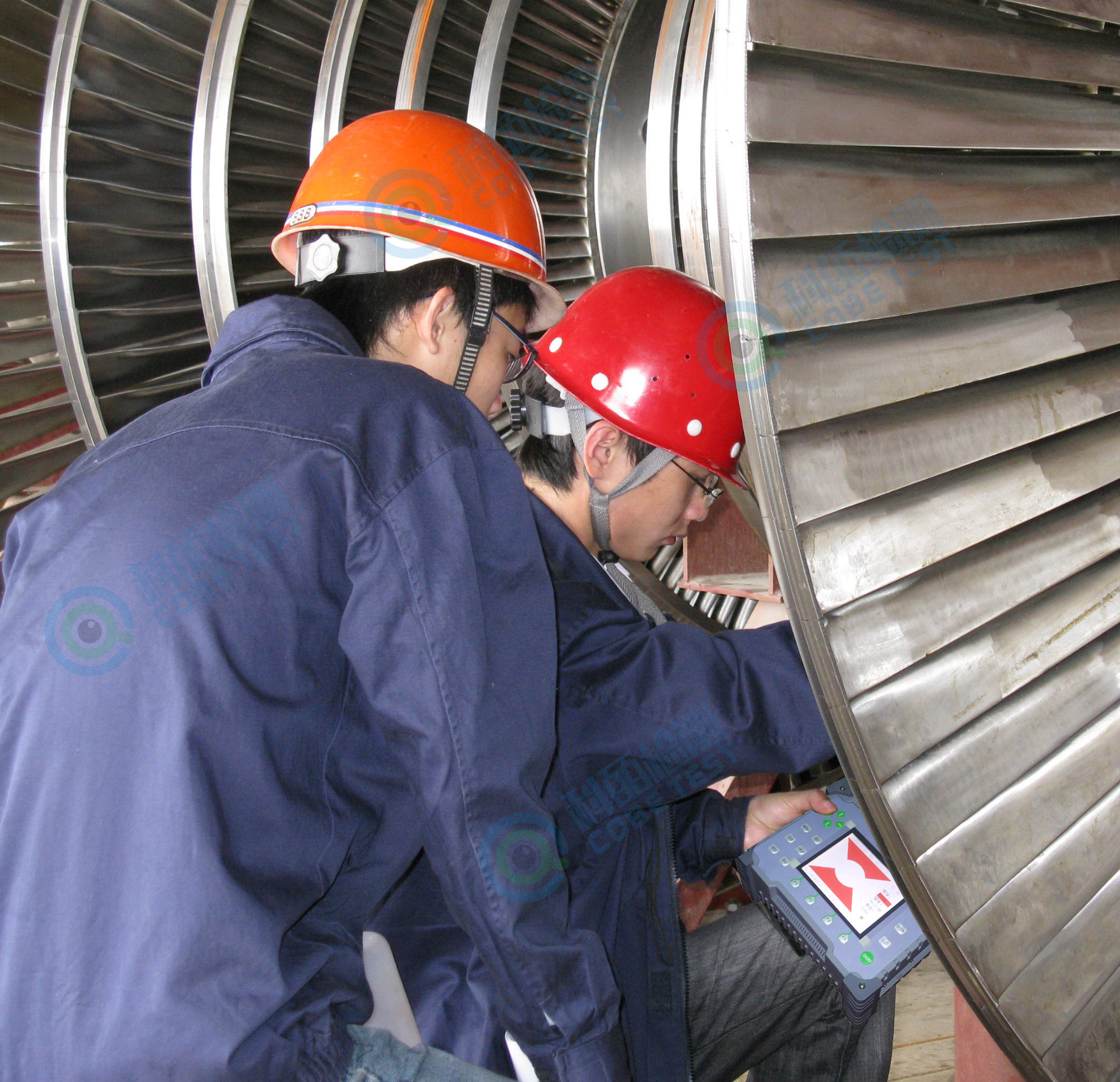

    飛機發動機葉片檢測

    近年來,隨著航空工業的迅速發展,航空檢測對飛行的安全越來越重要,COBE-ETP024D適用于幾乎所有渦流檢測應用,而且還有效抑制干擾信號,兼容多種渦流檢測探頭。廣泛應用軍工產品缺陷評估(葉片、輪轂、起落架等飛機構件的表面檢測);對飛機鉚釘孔或螺栓孔在不拆或拆下緊固件的狀態下進行檢測孔內面的裂紋,對飛機多層結構、鋁蒙皮和機身機翼接頭等的檢測,對金屬結構應力集中有強大的提前診斷功能。

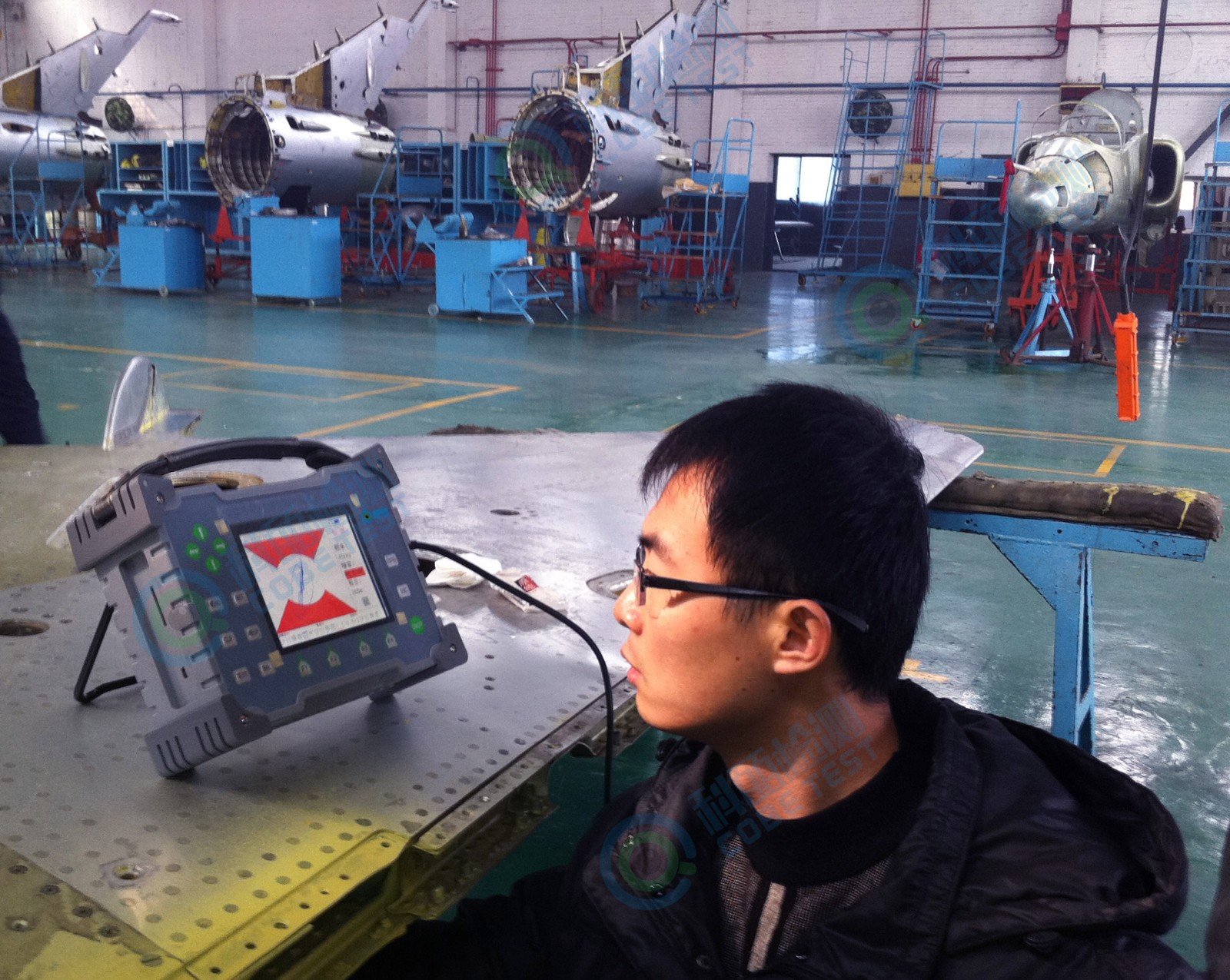

    殲系列戰斗機機翼(工藝孔)檢測

    COBE-ETP024D搭載特定的渦流旋轉探頭對戰斗機機翼工藝孔檢測,具有檢測速度快、靈敏度高、檢測結果準確的優點??筛鶕に嚳椎母鞣N不同規格配合定制的渦流探頭實現復雜零部件的快速檢測。

    殲系列戰斗機現場圖 水印.jpg
